六、煤堆温度在线自动监测系统介绍

根据要求，煤堆温度超过60℃时应迅速采取降温措施，并进行倒堆，温度超过80℃，应及时采取降温措施并开堆使用。发现煤堆超温或自燃，必须采取对自燃煤喷水降湿、翻堆喷水等灭火措施。为防止煤堆自燃，确保煤场作业人员的人身安全，保证煤场设备的安全稳定运行，减少煤炭的损失，我公司开发一款智能型无线温度远程监测系统，较传统的测温设计方法，省时省力、可以做到24小时无人监测状态，精度高且不受环境影响、性价比高等优点，目前已广泛应用于各大煤场、电厂等煤堆温度监测领域，因可靠性和稳定性在诸多工程中已得到了验证并取得了较好的口啤。

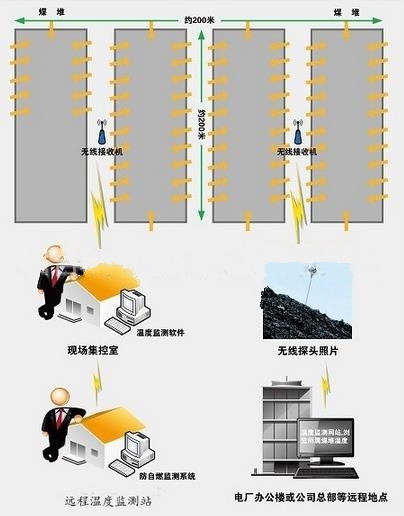

如上图所示，电脑服务器通过“无线接收器”接收现场各个温度点的信号，现场每个温度点都有唯一的编号与上位机软件一一对应。整个系统组网可以对大型场地进行高达6千多温度点的实时集中监测。

 4.1：系统描述

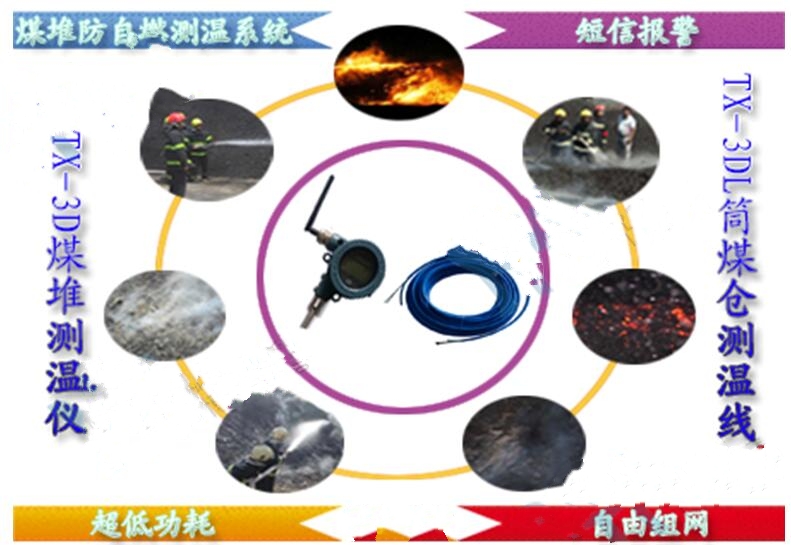

　　TX-3D煤堆测温仪和TX-3DL测温电缆是整个系统的核心，主要作用是准确采集煤堆内部温度数据，存储在测温仪和采集分机内。测温主机接收数据上传数据。
　　2.2技术指标
　　TX-3D测温杆尺寸：1米—6米

 “无线发射仪”和“无线接收器”介绍

1、无线发射测温杆：（包括插入式金属测温杆和无线发射装置，可直接插入煤堆中）。

2、无线发射装置：

内置锂电池供电，可以实时循环显示测温杆内多个测点的温度，并实时发射出去。无线发射距离长达1000米，也可增加中继器实现更远距离的无线传输。通过无线ZIGBEE和上位机通讯。可修改不同地址的模块，由此可以达到多个模块通过无线方式共同组网的应用。内置看门狗，保证长期可靠运行。

3、金属测温杆：

标准测温杆为2米（3个测温点），如果有特殊需求通常有1米(2个测温点)、2米(4个测温点)、3米(6个测温点)、4米(8个测温点)、5米(10个测温点)、6米(12个测温点)等其他长度可定制。

TX-3DL测温电缆：根据客户定制长度与感温点数
　　TX-3D测温杆外壳：不锈钢
　　温度范围：-55~125度

测温精度：0.3度

测温分辨率：0.1度
　　TX-3D传输距离：500米组网GPRS模式传输无距离限制

TX-3DL传输距离：射频上传视距3公里或GPRS模式传输无距离限制

TX-3D供电：内置电池

TX-3DL供电：外置硅能电池或220V室电
　　环境温度：-40~86摄氏度

　　3、通讯传输
　　TX-3D通过射频组网，GPRS上传，服务器处理显示，短信报警

TX-3DL电缆组网，射频上传或GPRS上传，软件显示，短信报警
　　特点：
　　省电模式：软件唤醒，上位机软件唤醒采集，不采集供电，有效的增加电池和设备使用寿命。

3.1组网技术
　　一个测温主机可接收256个TX-3D煤堆测温仪

一个测温分机可接多根TX-3DL测温电缆、可测512个感温探头

7、露天煤场煤堆防自燃煤仓温度自动监测监控报警系统在线监控结构图
